It is a kind of manufacturability anti-corrosion sucker rod, the rod surface spraying a layer of special anti-corrosion materials, used in the medium corrosive well conditions, can prevent the corrosion of rod body and prevent the corrosive material from contacting with the rod body to prolong the life of the rod body.

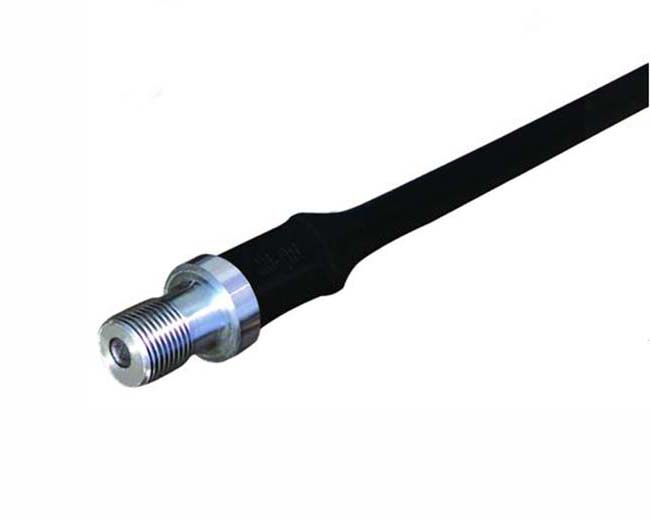

Spray Anti-corrosion Sucker Rod
It is a kind of manufacturability anti-corrosion sucker rod, the rod surface spraying a layer of special anti-corrosion materials, used in the medium corrosive well conditions, can prevent the corrosion of rod body and prevent the corrosive material from contacting with the rod body to prolong the life of the rod body.
Spray Anti-corrosion Sucker Rod Specification
| Sucker Rod Nominal Value | Φ16（5/8"） | Φ19（3/4"） | Φ22（7/8"） | Φ25（1"） | Φ29（11/8"） |
| Rod Body Diameter | 15.88+0.18-0.36 （0.625+0.007-0.014） | 19.05+0.20-0.41 （0.750+0.008-0.016） | 22.23+0.20-0.41 （0.875+0.008-0.016） | 25.40+0.23-0.46 （1.000+0.009-0.018） | 28.58+0.25-0.51 （1.125+0.010-0.020） |
| Outer Diameter Of External Thread Shoulder | 31.8+0.13-0.25 （1.250+0.005-0.010） | 38.1+0.13-0.25 （1.500+0.005-0.010） | 41.3+0.13-0.25 （1.625+0.005-0.010） | 50.8+0.13-0.25 （2.000+0.005-0.010） | 57.2+0.13-0.25 （2.250+0.005-0.010） |
| Wrench Width ±0.8（±0.031） | 22.2（0.875） | 25.4（1.000） | 25.4（1.000） | 33.3（1.313） | 38.1（1.500） |
| WrenchLength | 31.8（1.250） | 31.8（1.250） | 31.8（1.250） | 38.1（1.500） | 41.3（1.625） |
| APIRod Length ±50（±2.0） | 508（20） 1118（44） 1727（68） 2337（92） 2946（116） 7518（296） 9042（356） | 508（20） 1118（44） 1727（68） 2337（92） 2946（116） 7518（296） 9042（356） | 508（20） 1118（44） 1727（68） 2337（92） 2946（116） 7518（296） 9042（356） | 508（20） 1118（44） 1727（68） 2337（92） 2946（116） 7518（296） 9042（356） | 508（20） 1118（44） 1727（68） 2337（92） 2946（116） 7518（296） 9042（356） |
| Domestic Rod Length±50 | 900，1400，1900, 2400,2900,3400, 7900,9900 | 900，1400，1900, 2400,2900,3400, 7900,9900 | 900，1400，1900, 2400,2900,3400, 7900,9900 | 900，1400，1900, 2400,2900,3400, 7900,9900 | 900，1400，1900, 2400,2900,3400, 7900,9900 |
| Upset Flange Diameter | 31.1+0.13-3.17 （1.219+0.005-0.125） | 35.7+0.13-3.17 （1.406+0.005-0.125） | 38.1+0.13-3.17 （1.500+0.005-0.125） | 48.4+0.13-3.17 （1.906+0.005-0.125） | 55.6+0.13-3.17 （2.188+0.005-0.125） |
| AR±3.2（±0.125） | 47.6（1.875） | 57.1（2.250） | 66.7（2.625） | 76.2（3.000） | 85.7（3.375） |
| CR+1.59-0.40 （+0.063-0.016） | 3.2（0.125） | 3.2（0.125） | 4.8（0.188） | 4.8（0.188） | 4.8（0.188） |
Spray Anti-corrosion Sucker Rod Mechanical Properties
| Mechanical Properties Of Spray Anti-corrosion Sucker Rod | |||||||||||
| Grade | Minimum Yield Strength (0.2% Residual Deformation） | Minimum Tensile Strength | Maximum Tensile Strength | Elongation 200mm% | Reduction Of AreaZ% | Surface Hardness HRC | Core Hardness HB | Fatigue Life | |||
| psi | MPa | psi | MPa | psi | MPa | ≥13 | ≥50 | ≥1.0X106 | |||
| C | 60000 | 414 | 90000 | 621 | 115000 | 793 | ≥13 | ≥50 | |||
| D | 85000 | 586 | 115000 | 793 | 140000 | 965 | ≥13 | ≥50 | |||
| HL | 115000 | 795 | 140000 | 965 | 173339 | 1195 | ≥13 | ≥45 | |||
| HY | / | / | 140000 | 965 | 173339 | 1195 | / | / | ≥42 | ≥224 | |
| Chemical Composition Of Spray Anti-corrosion Sucker Rod | |||||||||||
| AISI | C | Si | Mn | P | S | Cr | Ni | Mo | V | Cu | Al |
| 4130 | 0.26-0.33 | 0.17-0.37 | 0.4-0.7 | ≤0.025 | ≤0.025 | 0.8-1.1 | ≤0.3 | 0.15-0.25 | / | ≤0.2 | / |
| 4138 | 0.37-0.45 | 0.17-0.37 | 0.9-1.2 | ≤0.025 | ≤0.025 | 0.9-1.2 | ≤0.3 | 0.2-0.3 | / | ≤0.2 | / |
| 4140 | 0.38-0.45 | 0.17-0.37 | 0.5-0.8 | ≤0.025 | ≤0.025 | 0.9-1.2 | ≤0.3 | 0.15-0.25 | 0.04-0.09 | ≤0.2 | / |
| 4142 | 0.38-0.45 | 0.17-0.37 | 0.5-0.8 | ≤0.025 | ≤0.025 | 0.9-1.2 | ≤0.3 | 0.15-0.25 | 0.04-0.09 | ≤0.2 | / |
| 4720 | 0.19-0.23 | 0.15-0.35 | 0.85-1.05 | ≤0.025 | ≤0.025 | 0.8-1.05 | 0.9-1.2 | 0.22-0.30 | 0.02-0.05 | 0.40-0.60 | / |
| Sucker Rod Weight List | |||||||
| Size | 5/8" | 3/4" | 7/8" | 1" | 1-1/8" | 1-1/4" | 1-1/2" |
| kg/m | 1.68 | 2.4 | 3.2 | 4.2 | 5.3 | 6.4 | 9.5 |
